LUMEL ist seit fast 70 Jahren auf dem internationalen Markt für die Herstellung von elektronischen Messgeräten höchster Qualität bekannt. Präzision ist eine der Wurzeln von LUMEL. Unsere kompetenten Mitarbeiter und modernsten Technologien ermöglichen es uns, Ihnen ein breites Spektrum von Leistungen anzubieten:

• EMS - Jedes Jahr erhalten wir zahlreiche Aufträge für die Montage elektronischer Baugruppen, die uns dazu veranlassen, in moderne und leistungsstarke Linien für die SMT-Montage  zu investieren, um kleine, mittlere und große Leiterplatten bzw. Prototypen herstellen zu können.

• OEM / ODM - Konzeption - Design - Entwicklung - Produktion im Bereich Gehäuse, Elektronik, Mechanik, Software. Alles unter einem Dach. Wir bieten entsprechende Auftrags-Services und industrielle Zusammenarbeit an. Wenn Sie wissen, dass Ihre elektronischen Produkte von einem kompetenten Hersteller produziert werden, sind Sie weitestgehend frei von der Verantwortung für die Fertigung und können sich auf Ihre Kernbereiche Entwicklung/Konstruktion, Marketing und Vertrieb konzentrieren.

See OEM/EMS services catalog

In Bezug auf SMT-Technologien bieten wir Ihnen:

• Einseitige und doppelseitige Montage von SMD-Elementen in der Technologie des Reflow-Lötens gemäß der europäischen RoHS-Richtlinie.
• Montage von Gewindeelementen durch Fließlöten,
• Die Montage kann auf der Basis eigener oder festgeschriebener Elemente erfolgen.

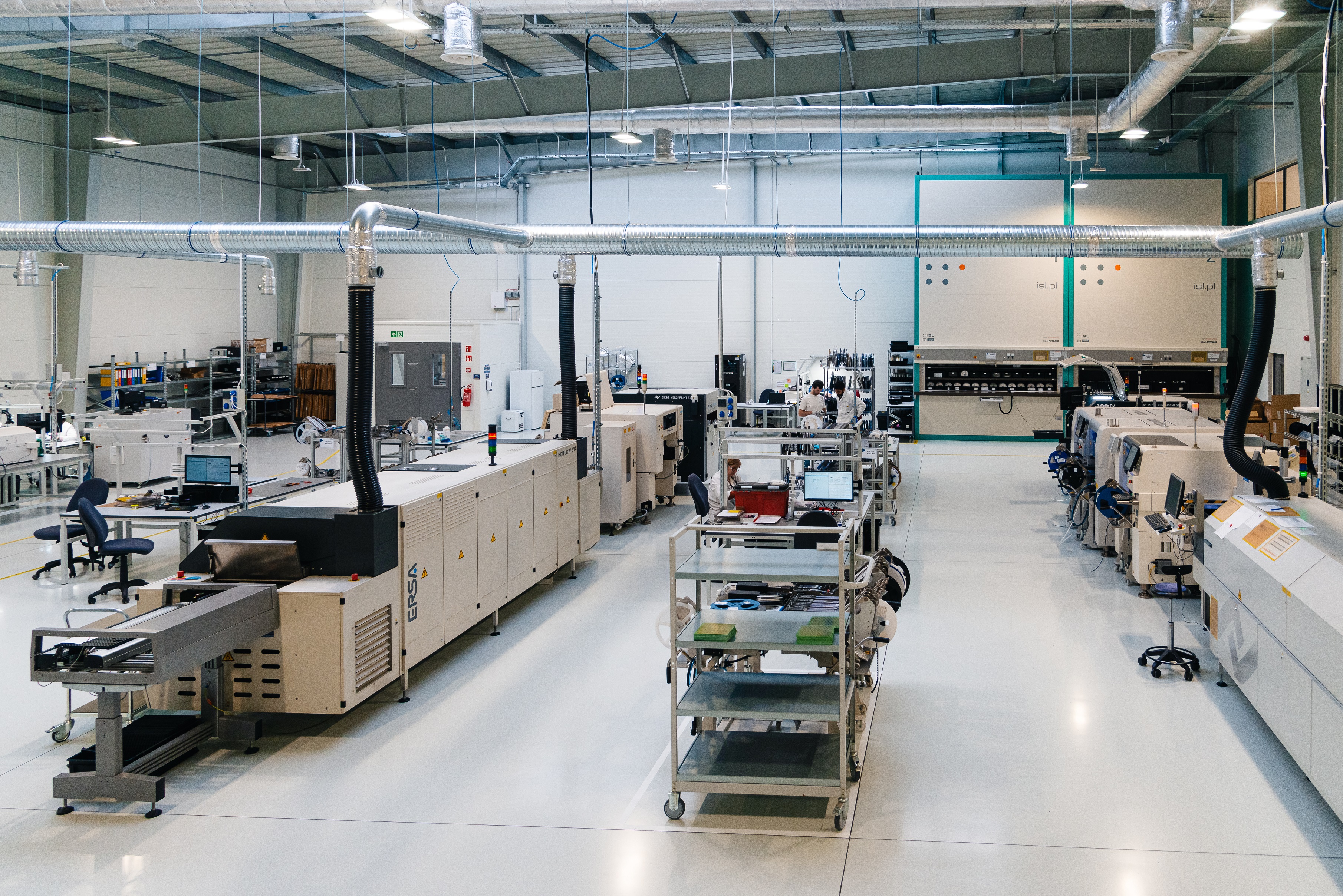

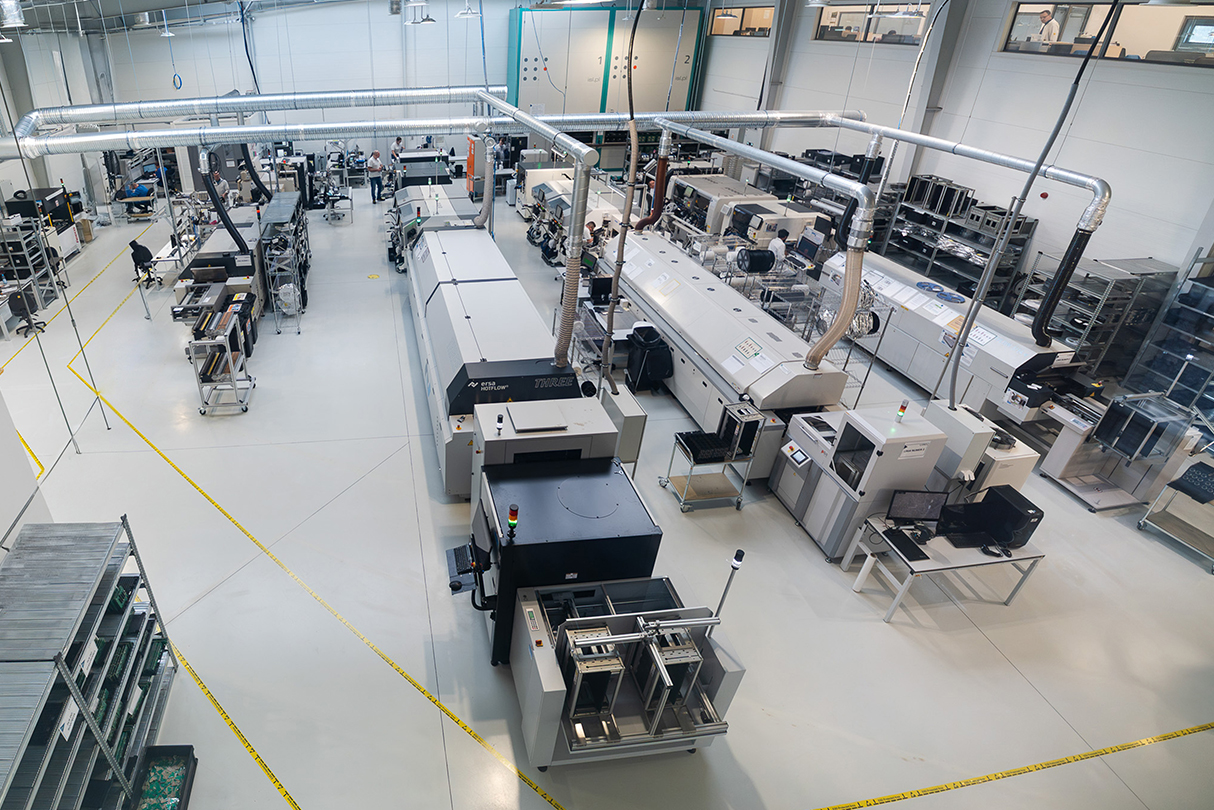

• Wir sind mit zwei SMT-Linien modernster Technologie ausgestattet und diese Montagelinien können bis zu 105.000 elektronische Komponenten pro Stunde montieren.

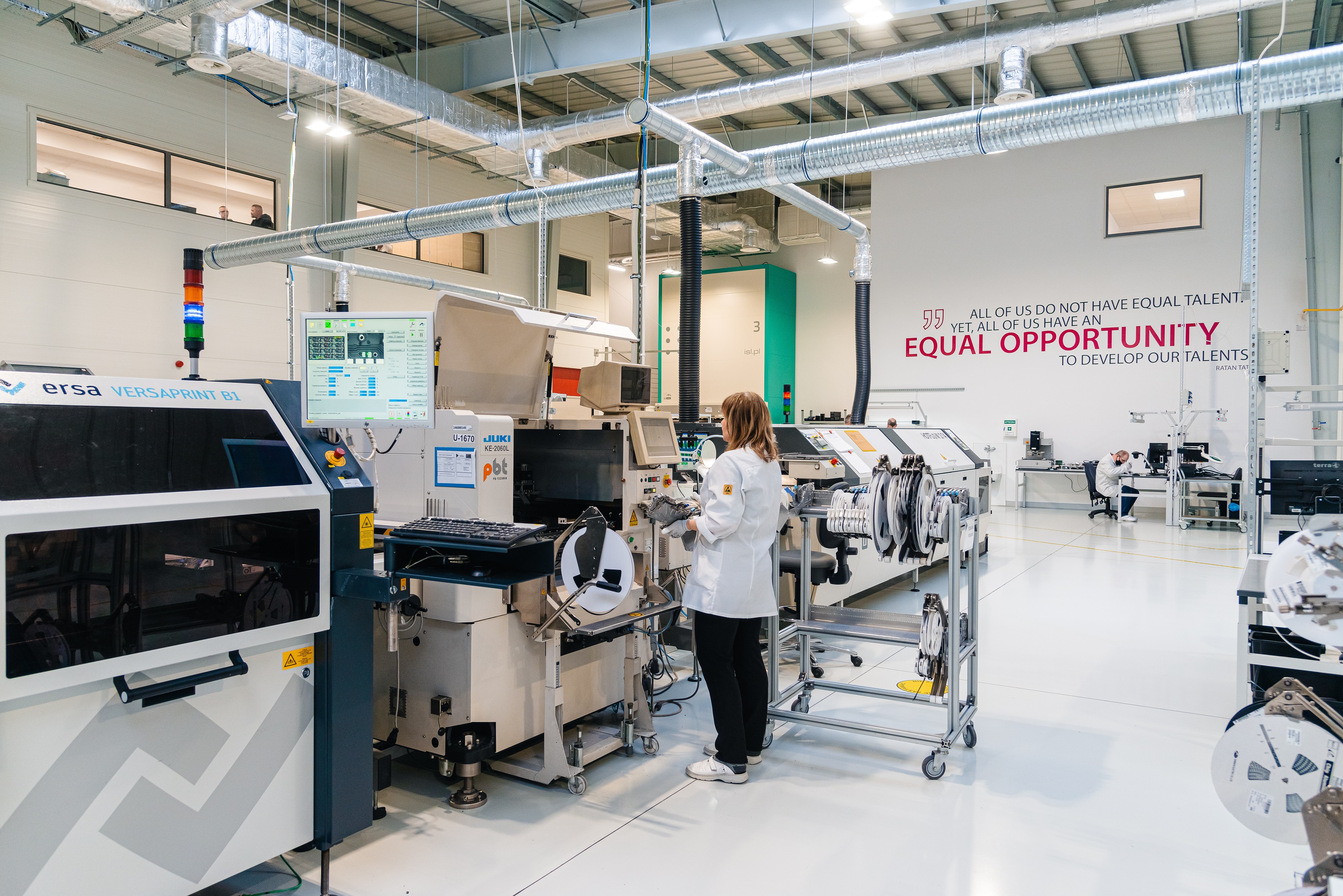

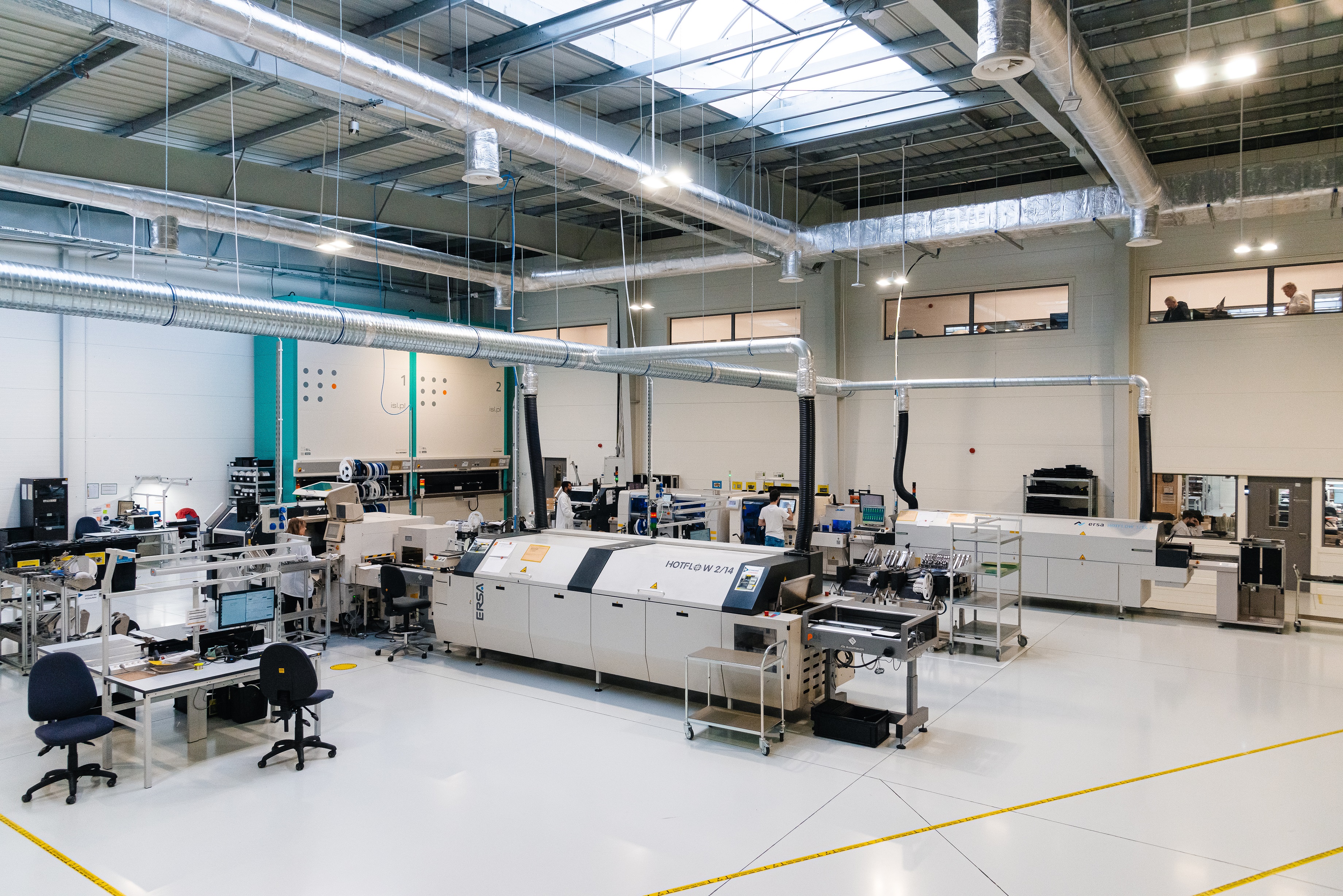

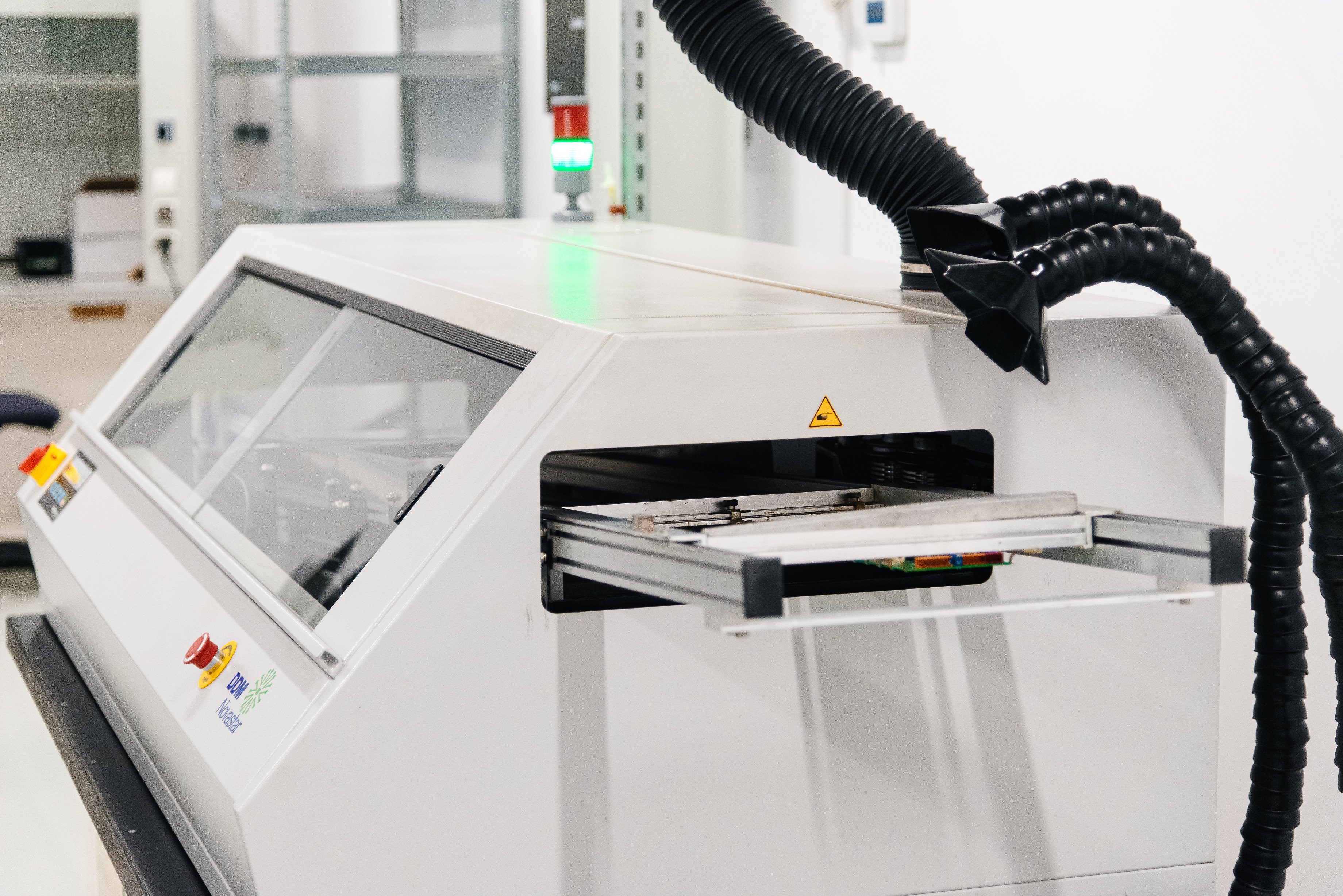

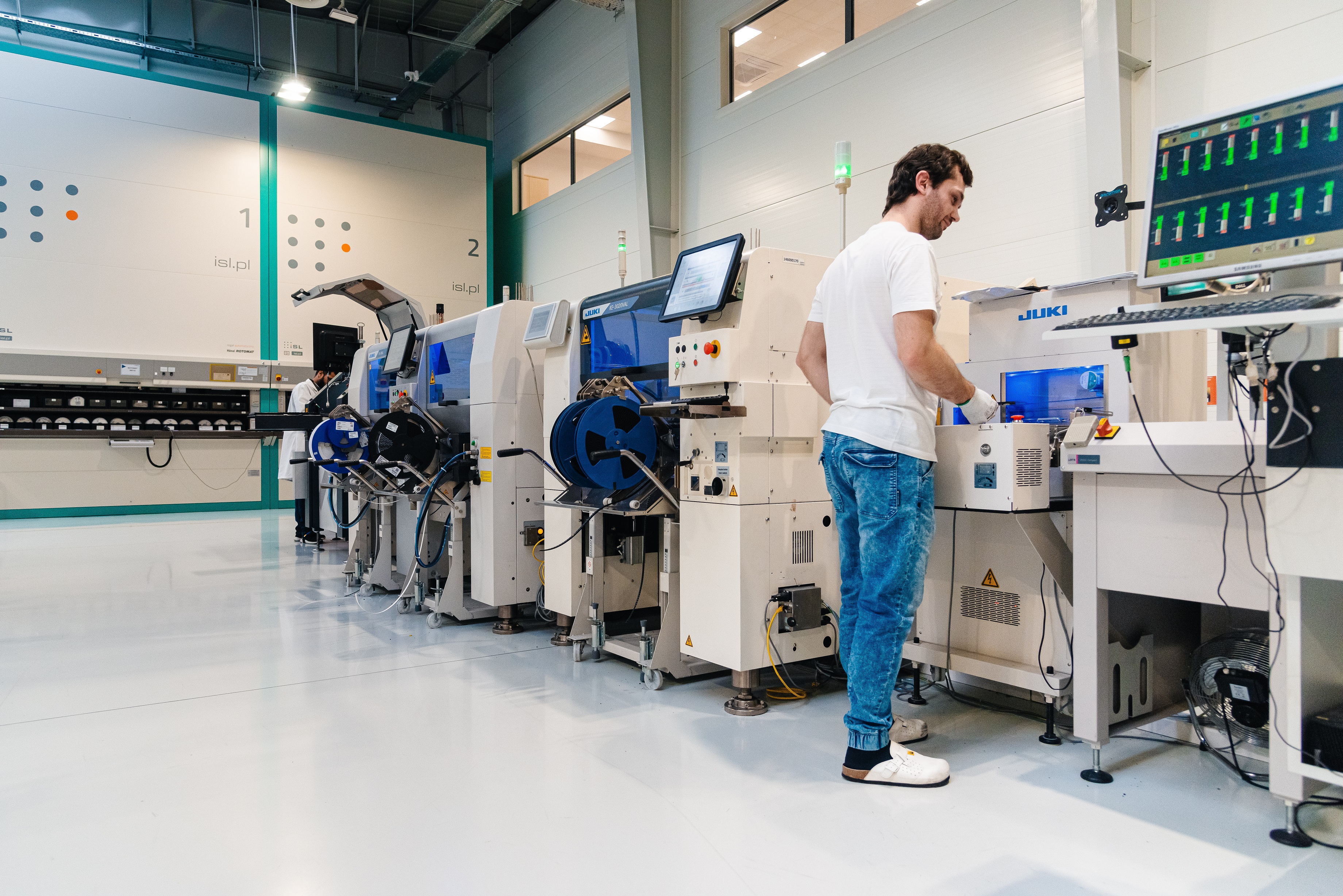

Die erste Montagelinie besteht aus: Siebdrucker ERSA Zwei automatische Maschinen JUKI (flexibler KE-3020VA und  Hochgeschwindigkeits-Chip-Shooter: FX-3RA). 7-Zonen-Reflow-Lötofen ERSA HOTFLOW 3 / 14E. Die gesamte Linie wird durch das Handhabungssystem, den Lader,  die Förderer und den Entlader der von  ASYS - Deutschland hergestellten Leiterplatten vervollständigt.

Die zweite Montagelinie besteht aus: Siebdrucker JUKI K1760, Platzierungsmaschine JUKI KE-2060, Reflow-Ofen ERSA HOTFLOW 2/14, Magazinlader und Linienentlader - JOT, Förderer und Inline-Workstation - JOT

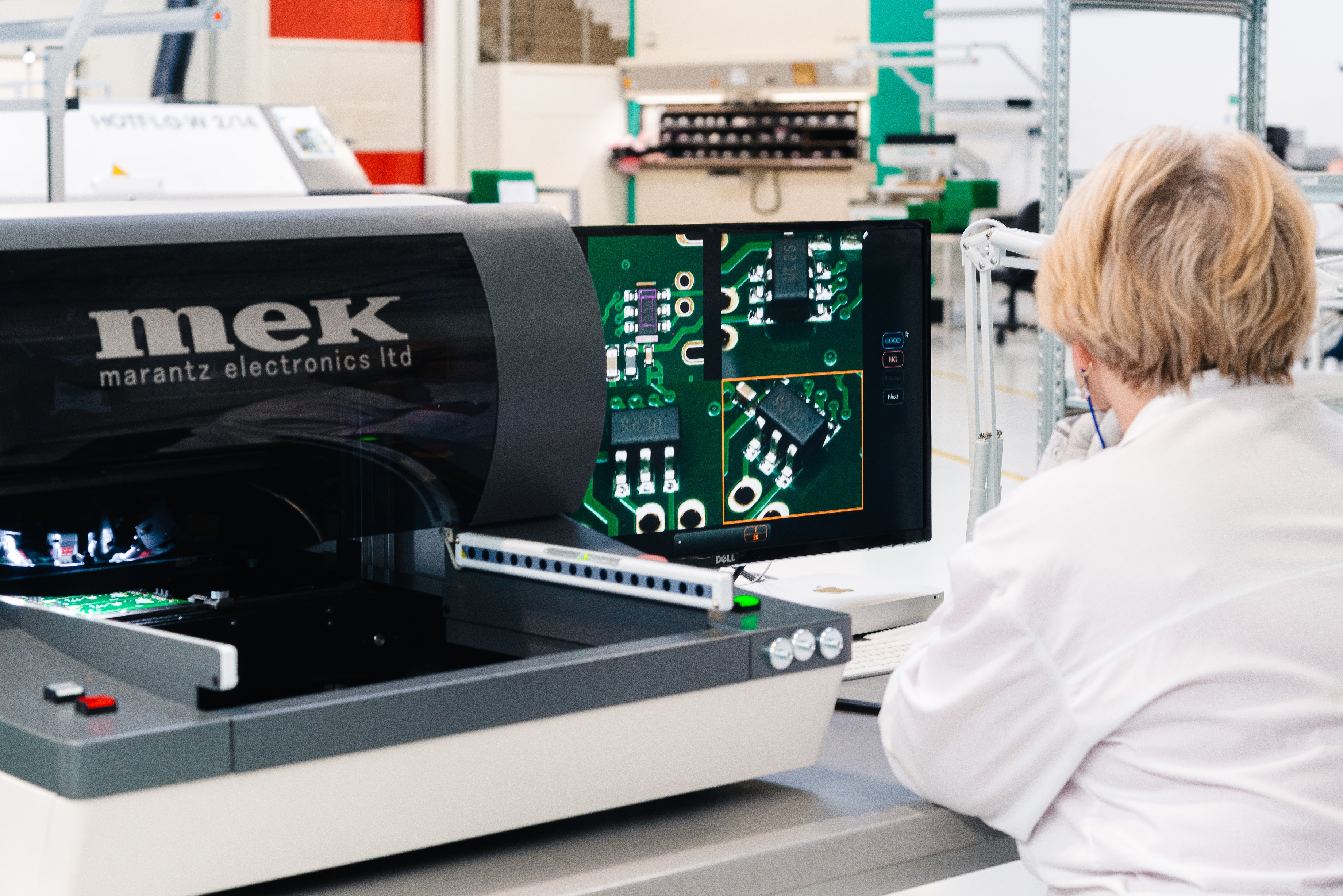

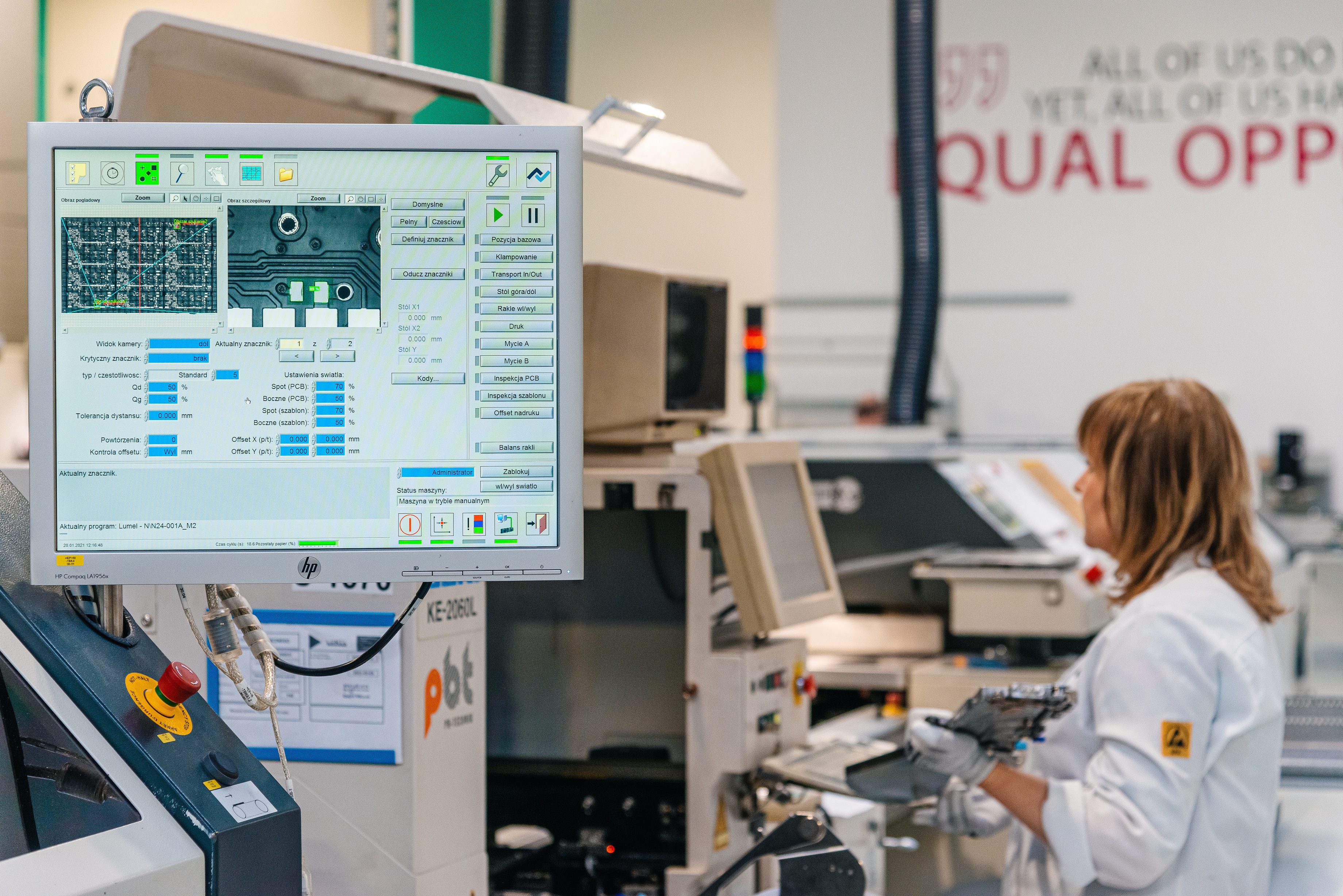

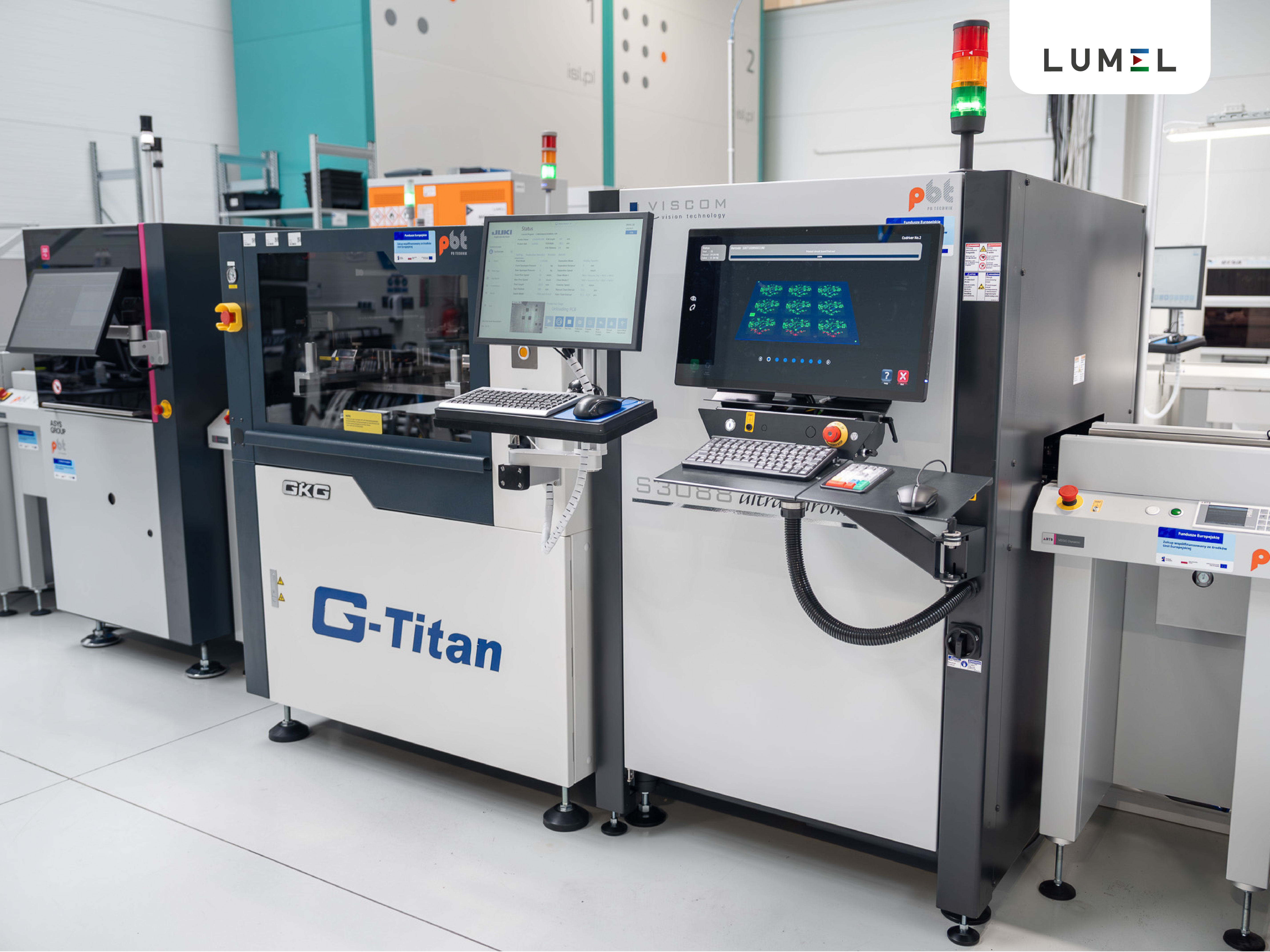

Zusätzlich ist unser Maschinenpark ausgestattet mit: Tester AOI - PowerSpecter GTAz 350CE Dolphin Optische Steuerständer, Fliegende Sonde Takaya Tester.

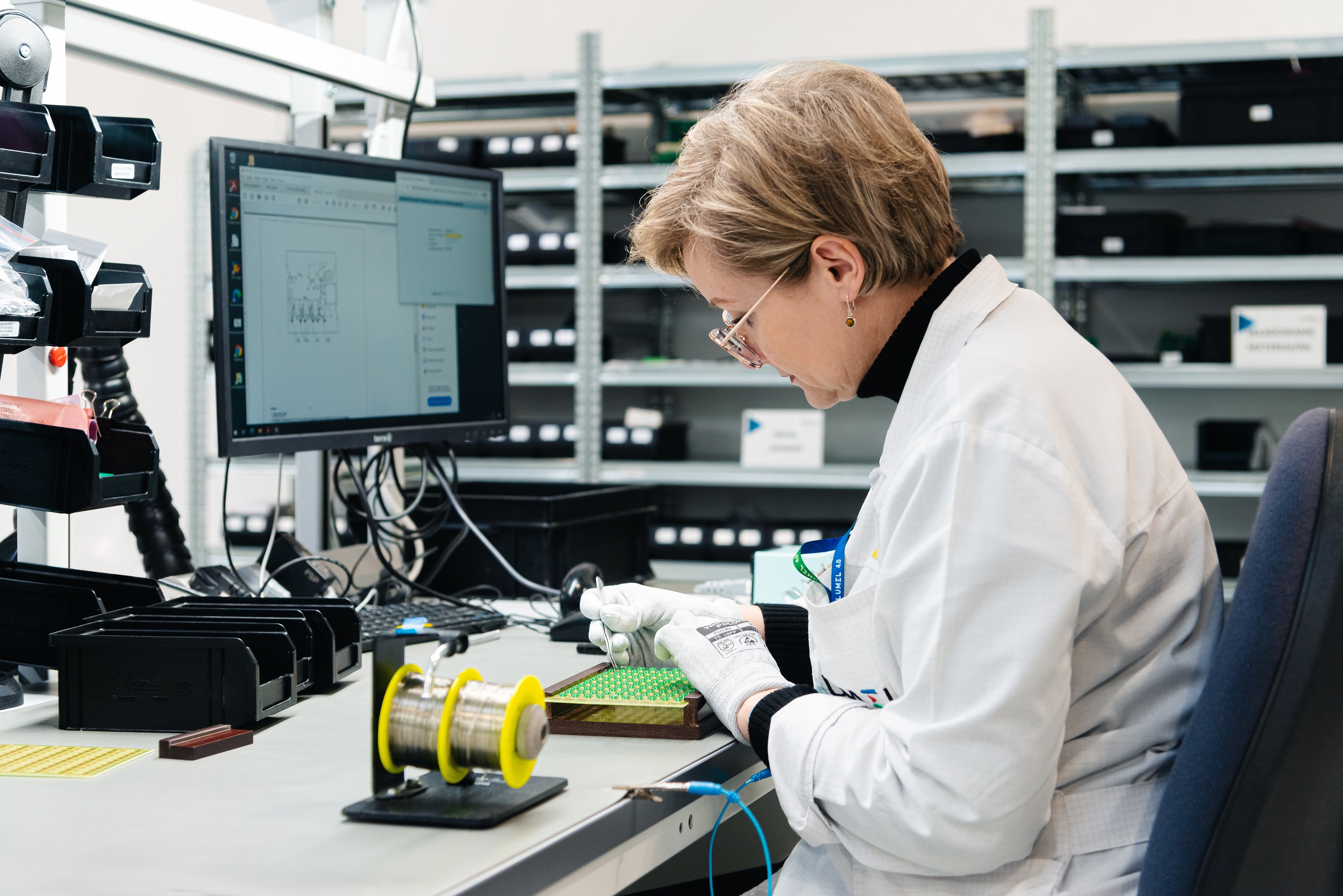

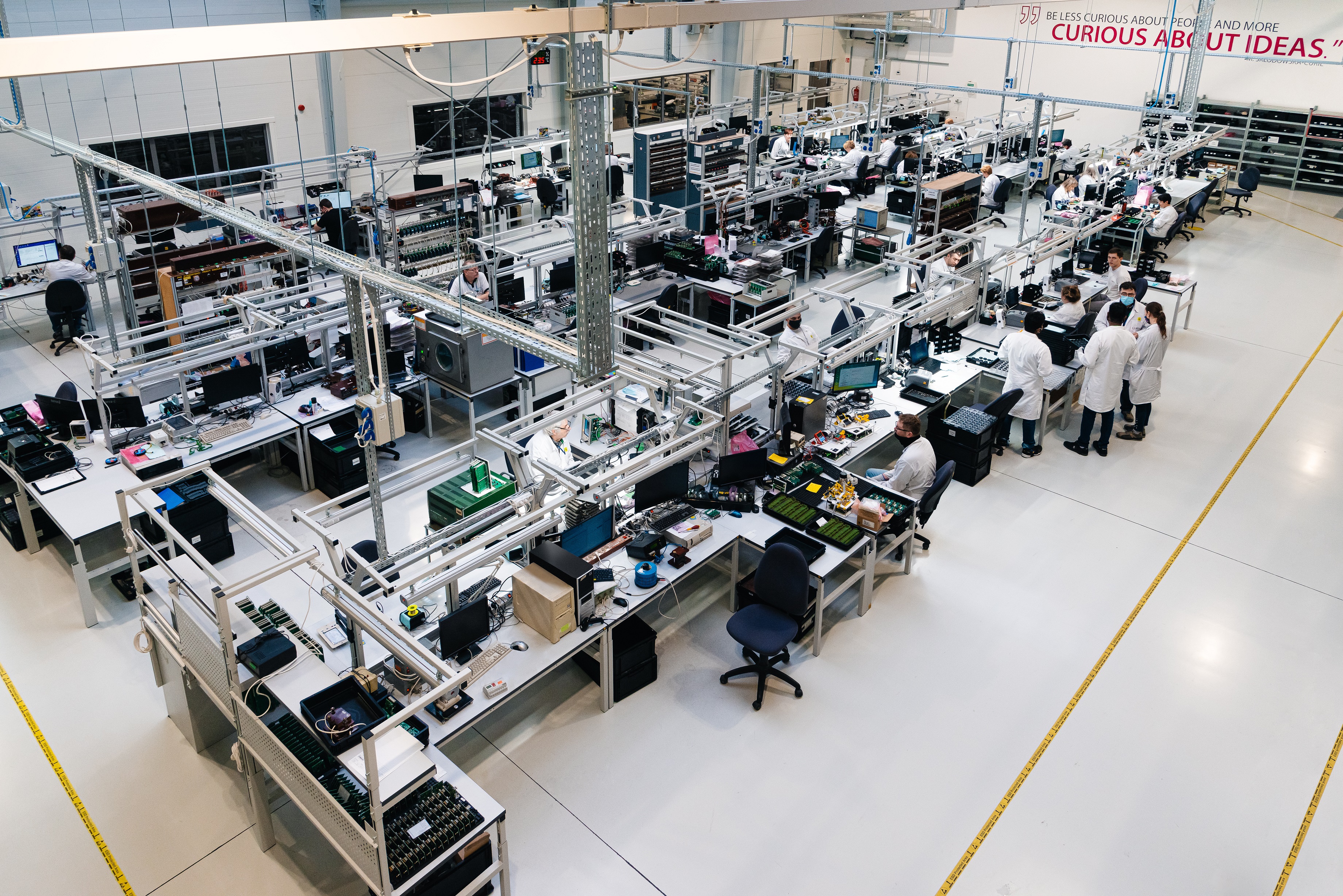

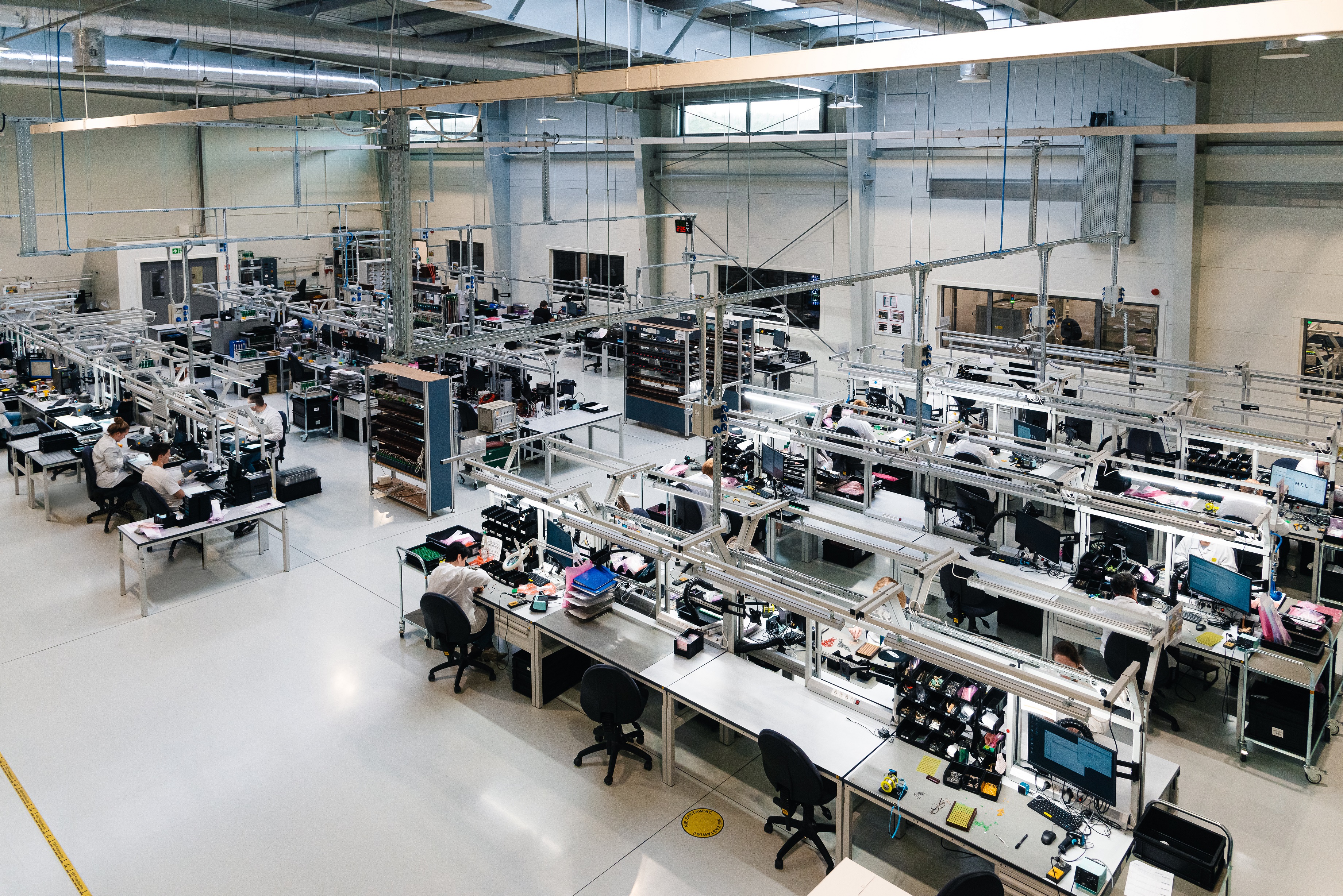

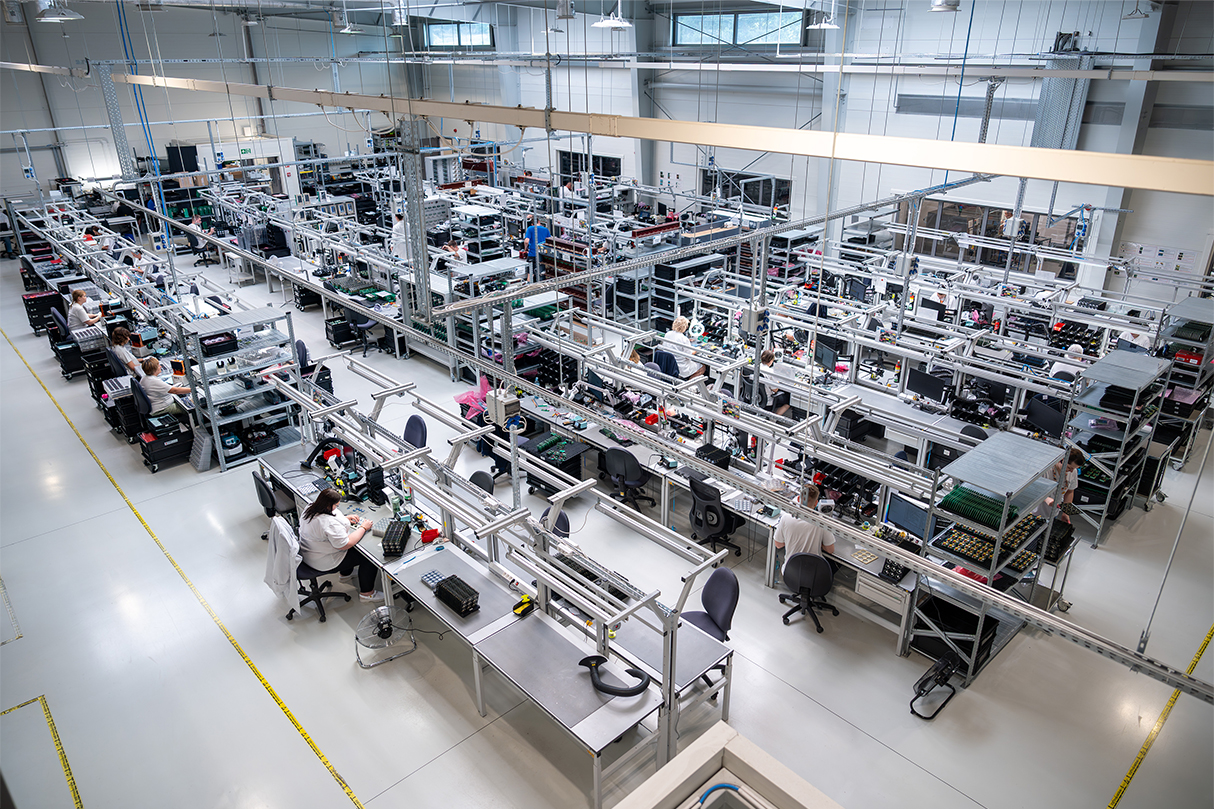

Die THT-Montage wird von einem Team erfahrener und hochqualifizierter Mitarbeiter durchgeführt.

Im Rahmen des angebotenen THT-Montagedienstleistungen führen wir folgende Schritte aus: Vorbereitung der Elemente, automatische Bearbeitung - Schneiden und Biegen. Platzierung der Elemente - manuelle Montage und Löten. Zusammenbau von Elementen auf einer Lötwelle. Kabelverarbeitung.

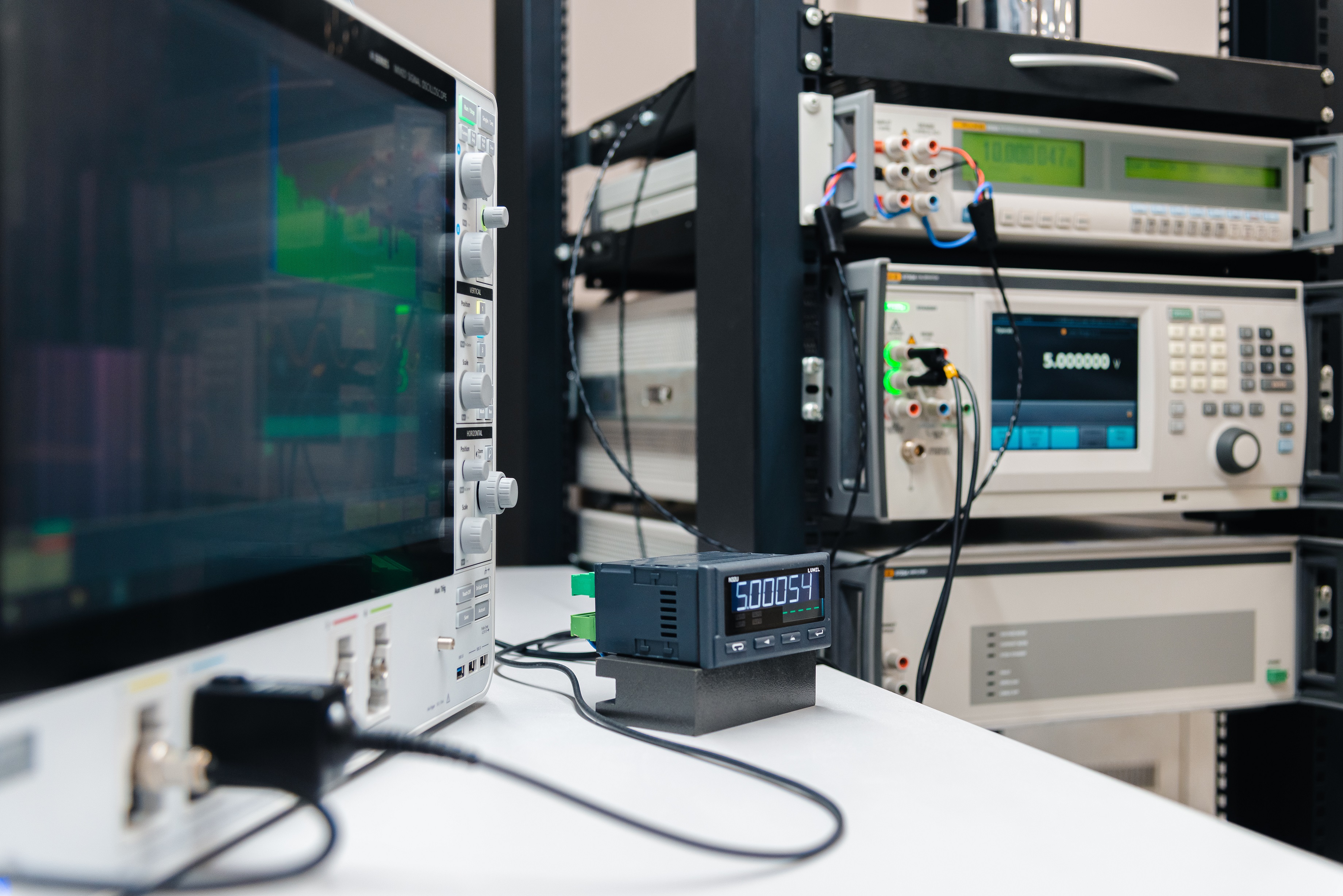

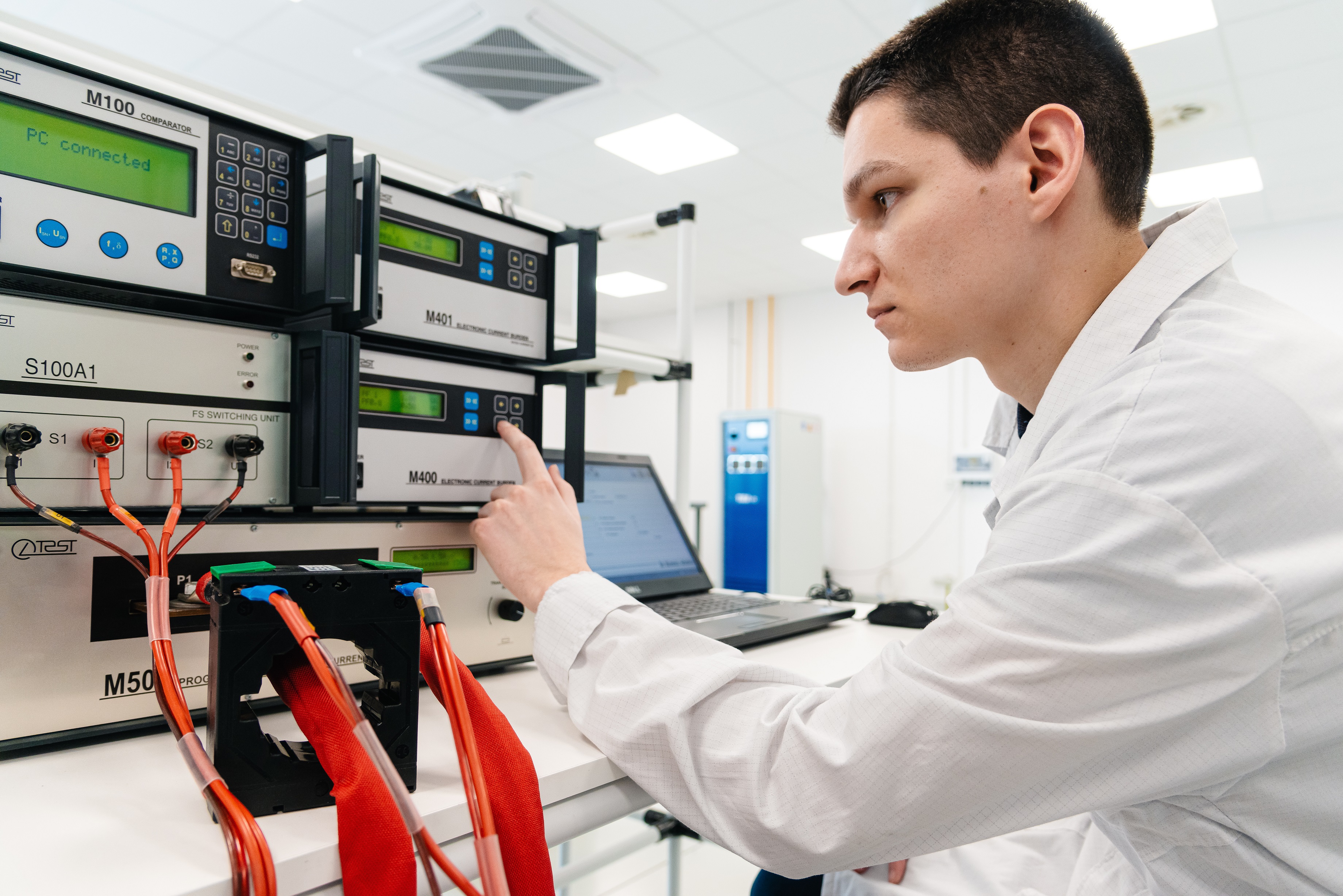

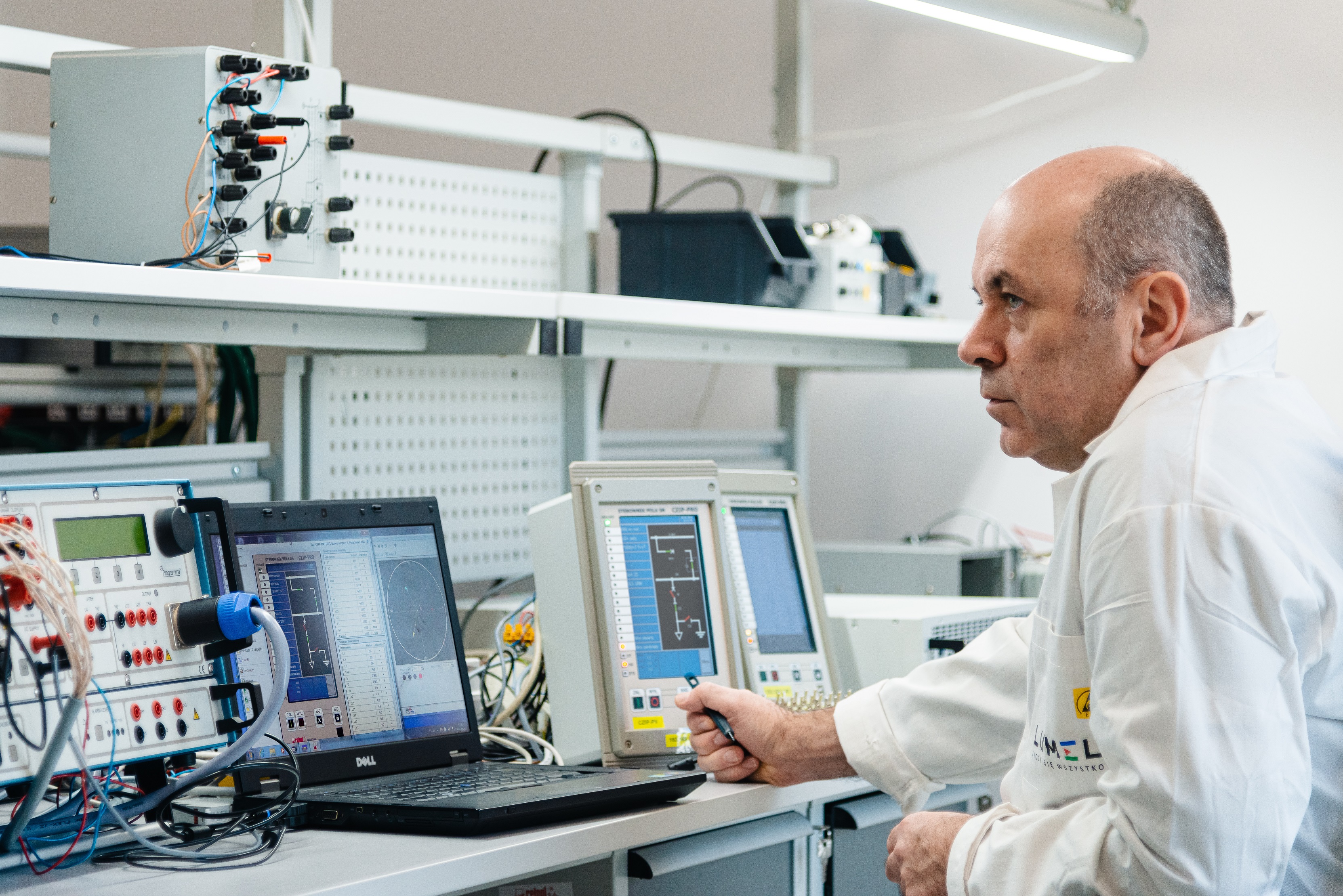

Darüber hinaus bieten wir auch Dienstleistungen in folgenden Bereichen an: Programmierung Beschichten von Fertigprodukten mit Lacken oder Schutzmitteln Funktionstests Endmontage des Produkts Kalibrierung der Geräte.

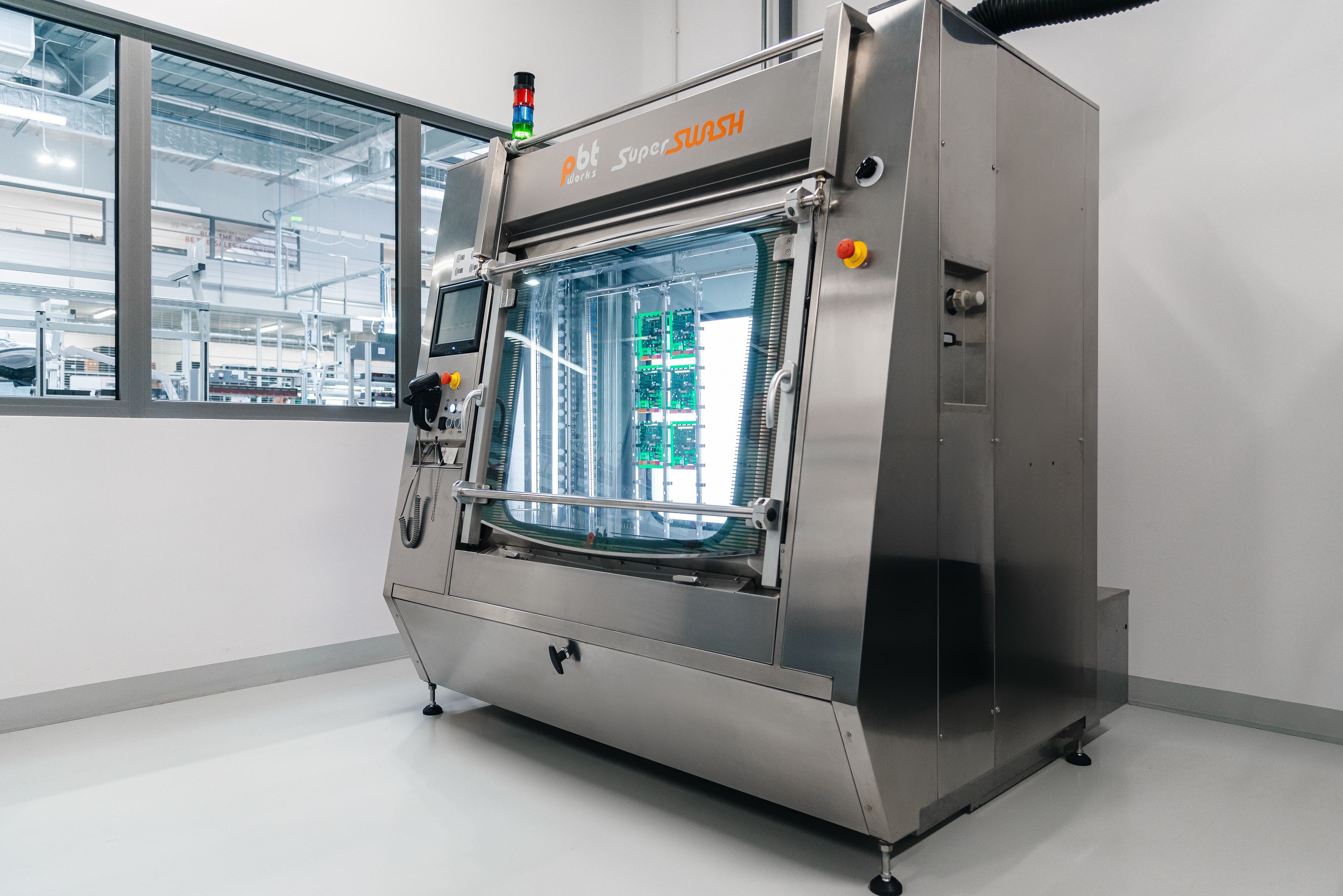

Maschinenpark: Alle Stationen sind mit ESD-Schutzmaßnahmen nach EN 61340 5-1 und 5-2 ausgestattet. Lötwelle - Nova Star 12D Wasch- und Trocknungsstation - Pbt Super Swash

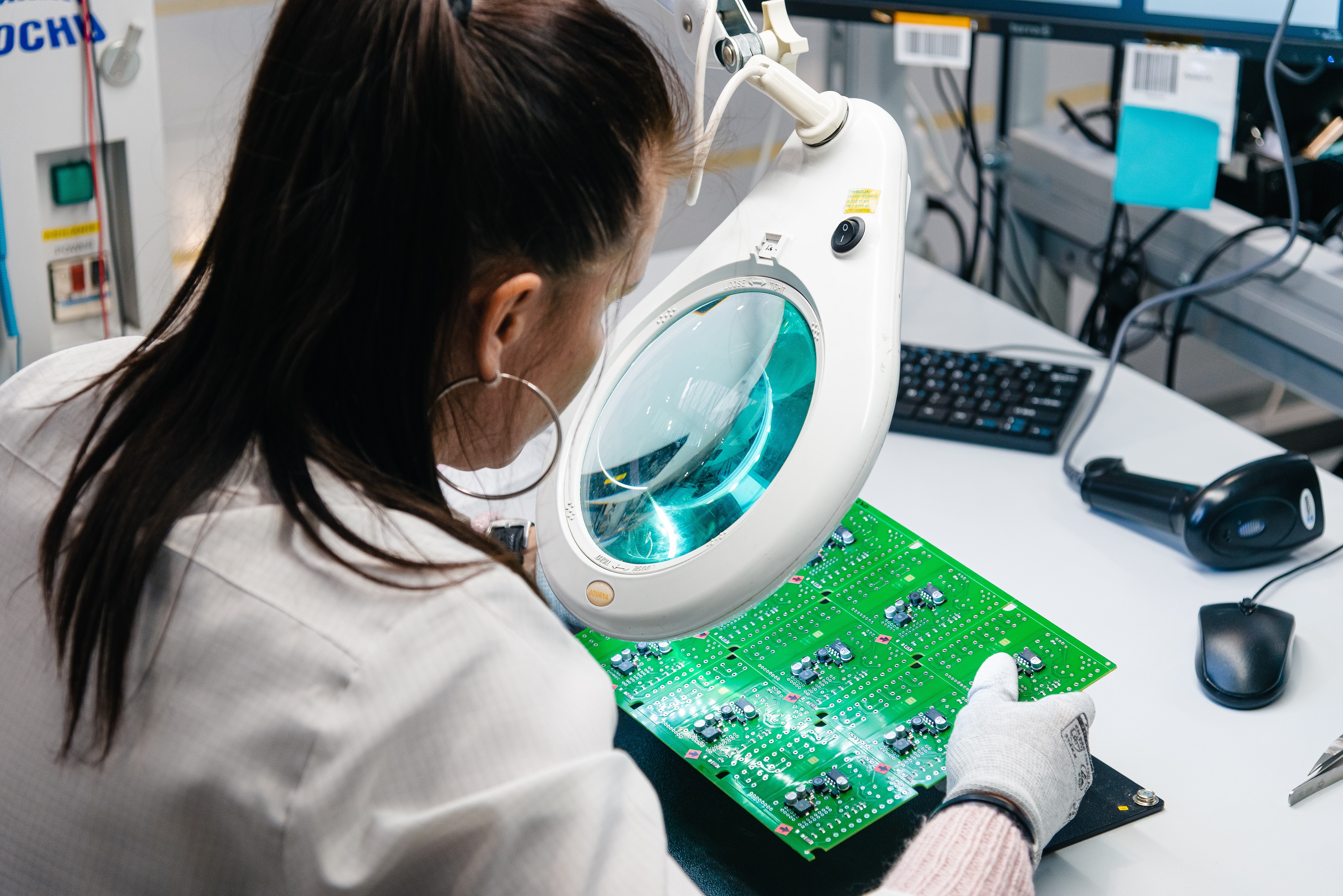

Der gesamte THT-Montageprozess wird unter strenger Kontrolle eines Teams von Technologen durchgeführt und entspricht der europäischen Richtlinie IPC-A-610G.

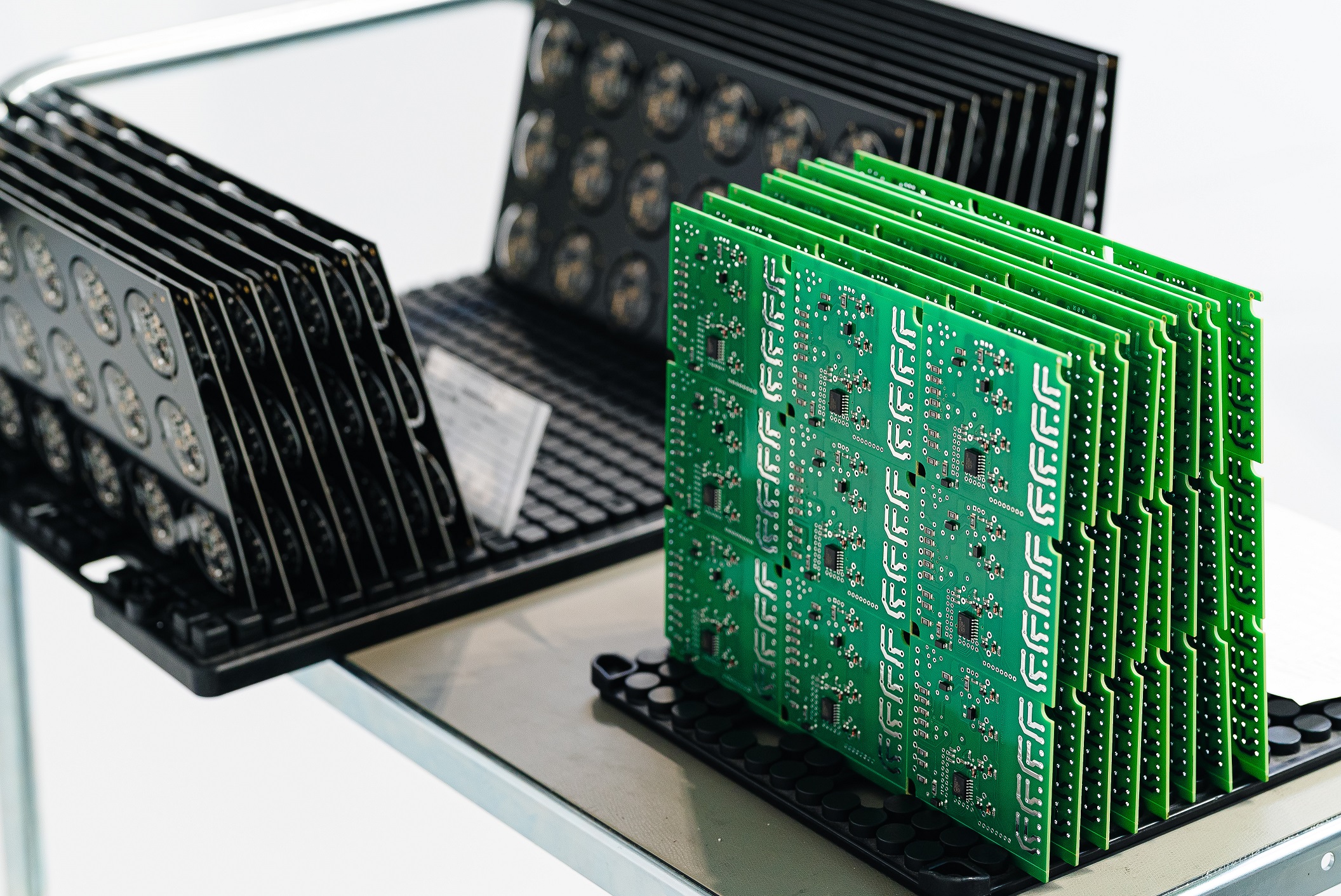

Leiterplattengrößen [mm]:

• Maximum: 360 x 410
• Minimum: 50 x 30 (auf Rahmen 50 x 410)
• Optimum: 200 x 300

Laminatdicke: [mm]:

• Maximum: 5,0
• Minimum: 0,5

Kupferdicke:
Material [µm]:

• 12
• 18
• 35
• 70
• 105

Enddicke nach Metallisierung [µm]:

• 30
• 35
• 60
• 95
• 130

Materialien:
FR4, CEM, Aluminium, flexibel

Kupferbeschichtung:
HAL RoHS, HAL Pb, OSP, chemische oder galvanische Vergoldung, Versilberung

Zusätzlich:
Kohlepaste, abziehbare UL-Maske, Markierung

Verfügbare Lötmaskenfarben:

• grün (Standard)
• rot
• schwarz
• Weiß
• Blau
• andere Farben auf Kundenwunsch


Der minimale Lochdurchmesser

• Wert [mm]: 0,1
• Empfohlen [mm]: 0,3

Der Mindestabstand Kupfer - Kupfer

• Wert [mm]: 0,1
• Empfohlen [mm]: 0,2

Minimale Leiterbreite:

• Wert [mm]: 0,1
• Empfohlen [mm]: 0,2

Die Anzahl der Schichten: 36

Wir haben mehr zu bieten als nur reguläre EMS- und ODM-Services. Wir bieten auch eine Reihe zusätzlicher Dienstleistungen an, um Ihren Anforderungen gerecht zu werden.

Entwurf:

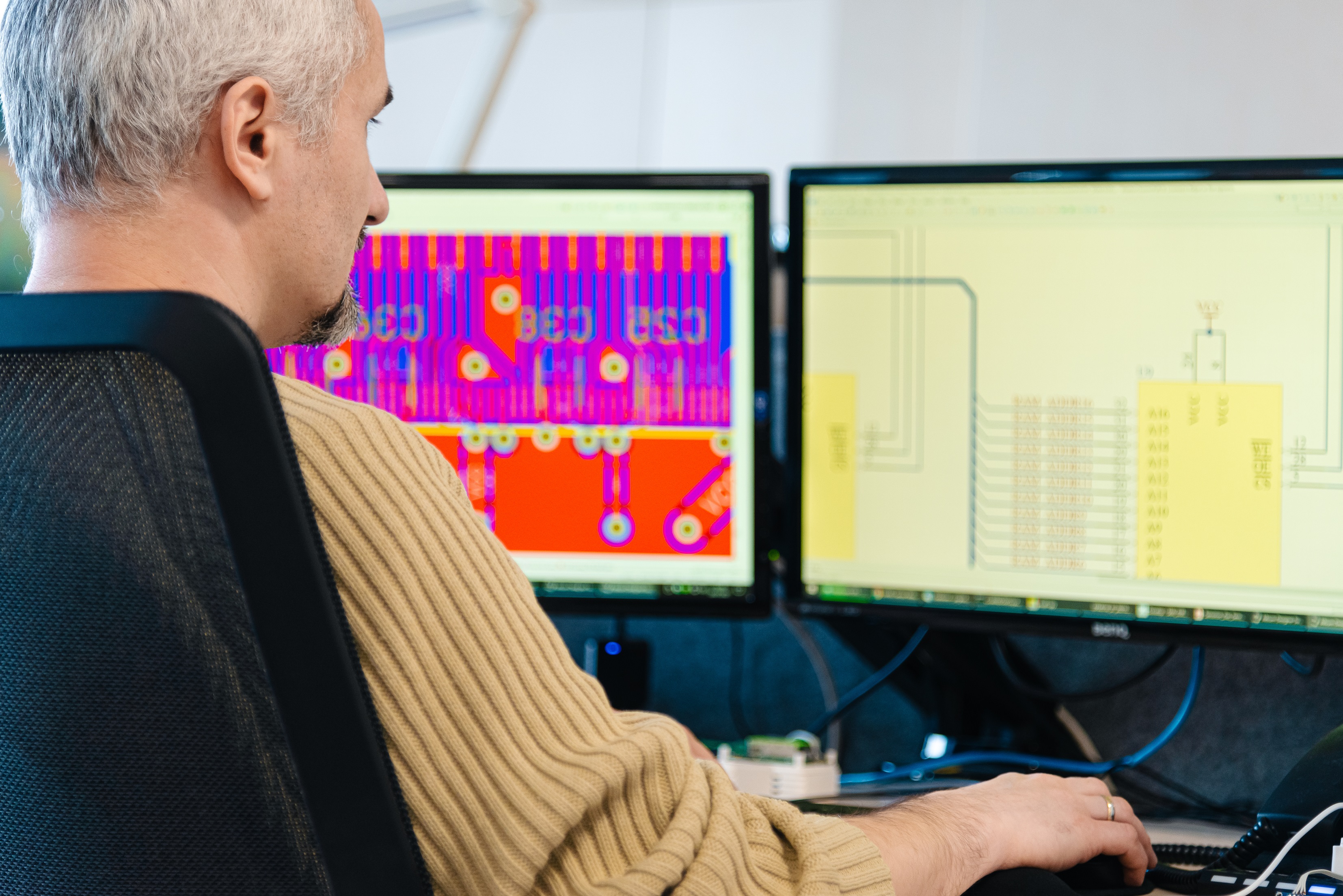

Wenn Sie mit Ihren Ideen zu uns kommen, bieten Ihnen unser Team von Designern und Programmierern an, die Modelle und Prototypen vorzubereiten und die erforderlichen Tests durchführen, um zu bestätigen, dass Ihr Produkt alle CE-Standards erfüllt.

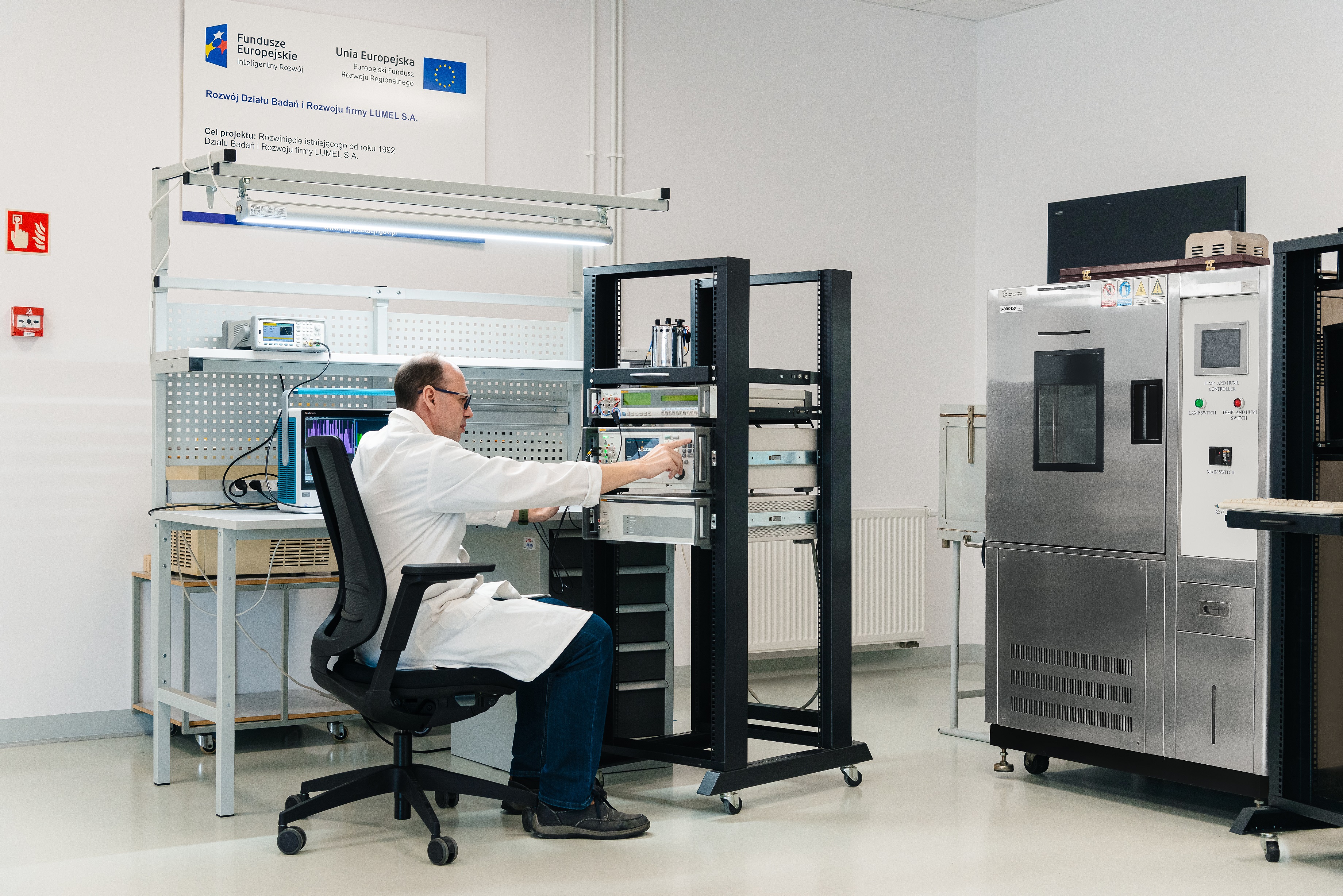

Zusätzliche Tests:
Unsere Produkte sind maßgeschneidert, um die Anforderungen unserer Kunden zu berücksichtigen.
Daher bieten wir auch unterschiedliche Probengrößen und Testmedien zu minimalen Kosten an.

Schutzbeschichtung:
Bei hochwertigen Produkten wird eine programmierbare selektive Beschichtung jedes Teils der Leiterplatte mit einem Schutzlack oder Harz durchgeführt, die automatisch zunimmt.

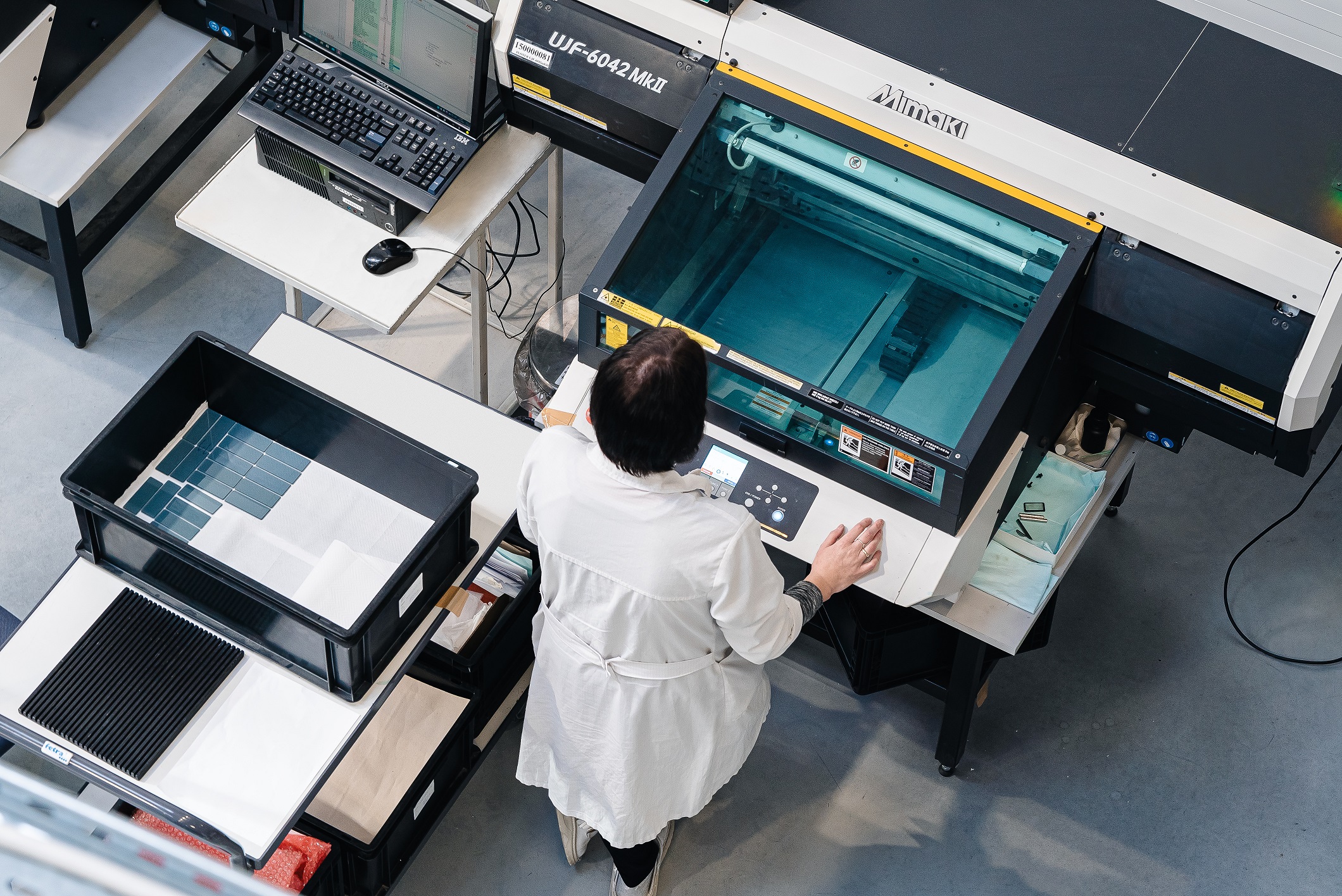

Beschriftung:
Nach der Montage Ihres Produkts können wir Ihr Logo und die von Ihnen gewünschten Beschriftungs-Details platzieren.

Verpackungsdesign:

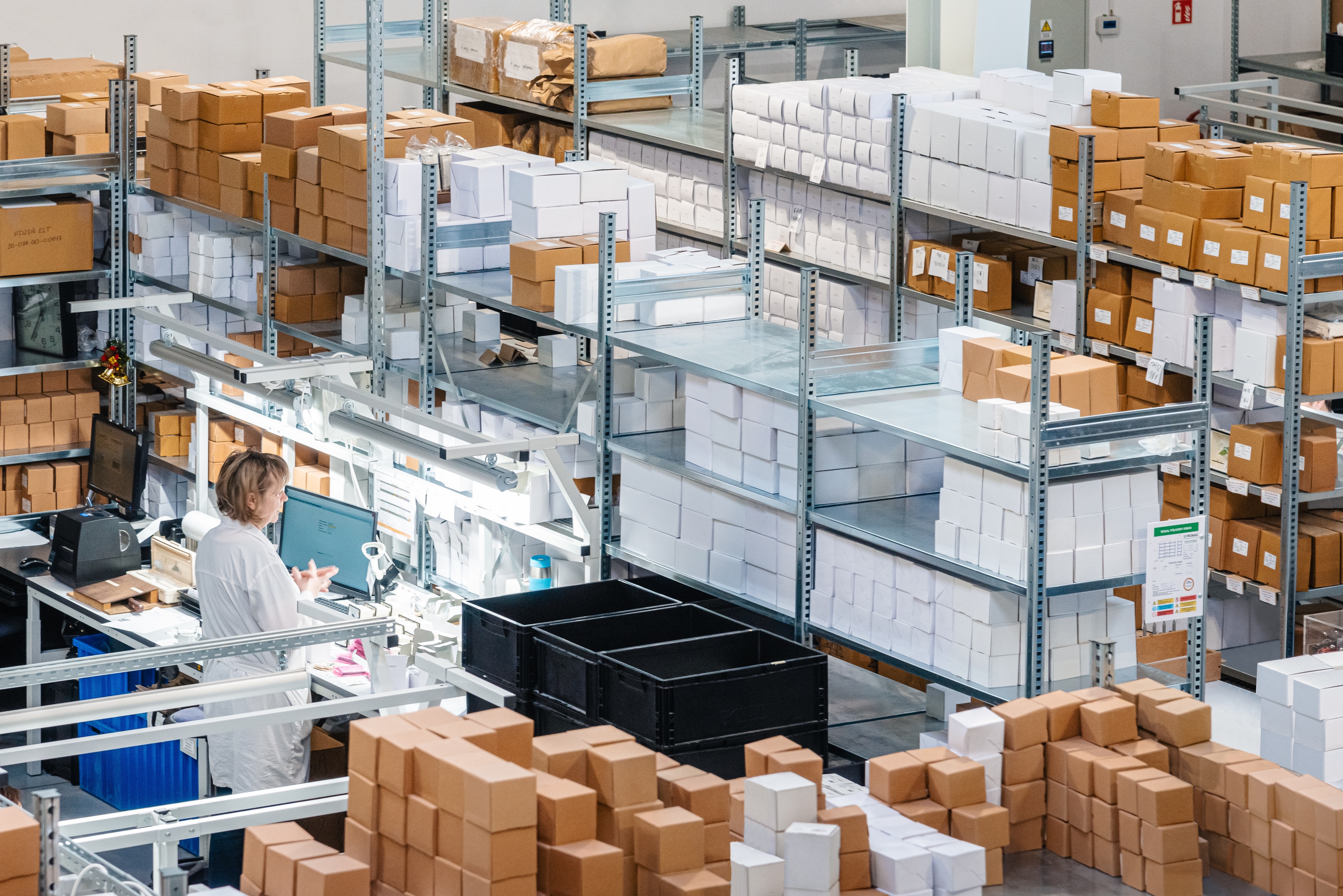

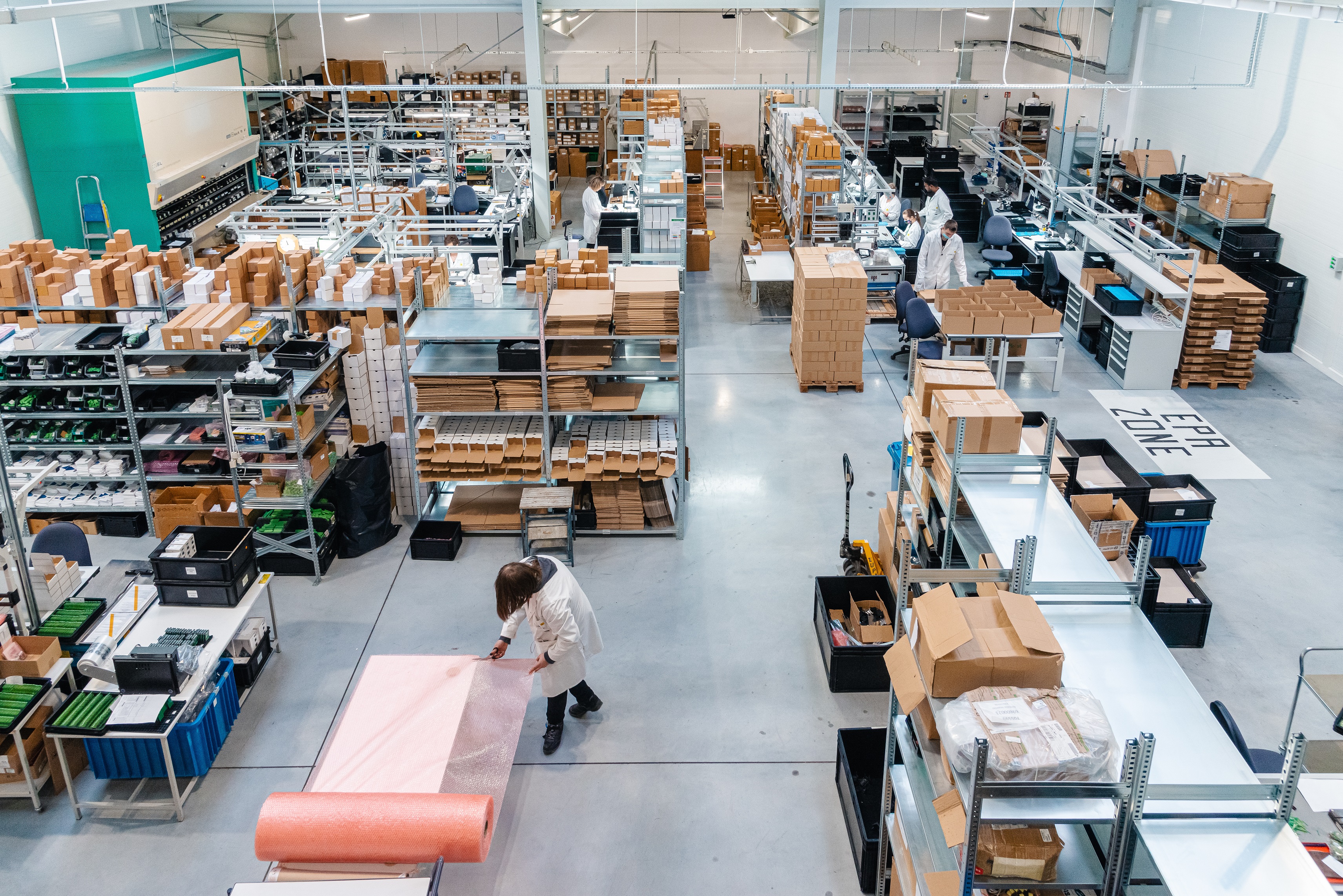

Jede in unserer Fertigung hergestellte Leiterplatte und jedes elektronische Gerät ist gut geschützt und wir verpacken sie gemäß Kundenrichtlinie.

Wir stellen sicher, dass die Verpackung bestmöglich erfolgt, damit das Produkt sicher und einwandfrei auf den Weg kommt .

Wartung:
Die Wartung von Teilen (Montage und Demontage) wird von unserem Team als zusätzlicher Service angeboten.
